PQScope-WLNP智能無線核相及帶負荷極性校驗儀
產品介紹

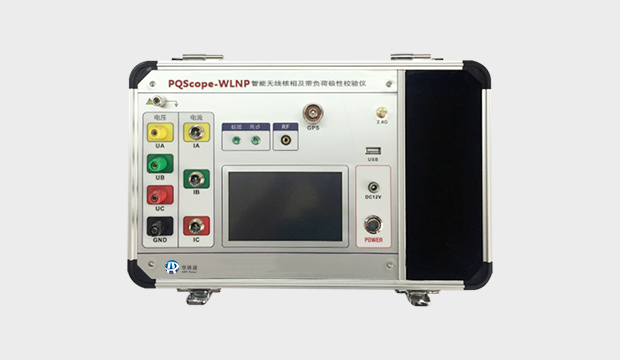

PQScope-WLNP變電站無線核相及帶負荷極性校驗儀，采用2.4G無線傳輸技術、GPS/北斗時鐘同步技術，同步相量測量技術的測量儀器；主要應用于電力二次線路、變電站二次線路相位及相序的測量與校驗；具有核相、測相序、帶負荷校驗、諧波分析、簡單波形顯示等功能。無線核相及帶負荷極性校驗儀進行核相計算時，兩個節點同時采集數據，并通過無線方式傳輸測量節點，進行核相的計算，節點的選擇可在軟件中手動配置；進行帶負荷校驗計算時，只需要選擇單個節點測量即可，設備功能的選擇與配置可在軟件中配置。
操作界面
PQScope-WLNP
測量原理 | 無線核相
- 為參考點與測量點結合使用，用于變電站二次側線路兩端電壓、幅值相位的測量，通過計算參考點電壓A相與測量點電壓A、B、C三相信號的相序以及相位差，判斷線路有沒有短接的情況；
- 可在一個保護室內、或者兩個保護室內使用。采用時鐘同步技術，支持GPS同步方式同步，RF（內部）同步方式同步，進行信號的同步采集，在信號丟失時，采用內部守時電路守時；
- 參考點主要負責采集電壓A相的數據，通過無線2.4G的方式，把1秒鐘電壓A相的數據，傳輸?shù)綔y(cè)量節點；
- 核相測量節點自身采集電壓A、B、C三相的數據，并接受參考點的采集信息，統一計算和顯示。
測量原理 | 帶負荷極性校驗
- 用于驗證線路電壓、電流的極性；
- 用于變電站線路電壓、電流幅值、相位、諧波的測量與計算，單獨一臺儀器進行測量；
- 儀器通過實時采集測量線路，電壓A相與電流A、B、C三相的數據，整秒中計算一個，線路的幅值、相角、諧波等數據并顯示。
測量原理 | 技術指標
- 三路電壓、三路電流同步采集，采樣率為10Kbps；
- 采集電壓范圍：0~100V；
- 采集電流范圍：0~500mA；
- GPS同步的方式，同步誤差不超過1us；在GPS丟失時，采用自守時電路守時，在GPS丟失1個小時的情況下，同步誤差不小于50us；
- 提供RF內部同步方式，在無GPS信號的情況下，采用RF內部同步方式；
- 相位計算：角度誤差不小于1度；
- 幅值計算：幅值誤差不超過0.5%；
- 諧波計算：計算3~9次奇次諧波幅值、諧波含量；
- 支持截屏、存文件等操作，通過USB口獲取文件數據；
- 支持核相計算和帶負荷校驗兩種計算操作；
- 核心計算，主要計算參考點電壓A相與測量點電壓A、B、C三相的幅值、相位差，諧波含量、波形顯示等；
- 帶負荷校驗計算，主要計算測量點電壓A相與電流A、B、C三相的幅值、相位差、諧波含量、波形顯示等功能；
- 參考點與測量點之間，采用2.4G無線通信，在空曠地帶通信距離不小于200米；在采用中心主站橋接的情況下，通訊距離不小于500米；
- 電壓互感器內置于箱體中，電流互感器采用鉗形探頭；電壓、電流測量線不小于3
m。
